來源：韓研活性炭網 作者：韓研活性炭網 2017-11-20
低成本的氯化錳活性炭制備，對環境治理的影響。近幾十年來，數以千計的有機，無機和生物污染物排入環境，嚴重惡化了水質，特別是重金屬污染，可能集中在生物體內，對大多數植物和動物不僅有高劑量的危害而且濃度相對較低。水環境中重金屬污染物的持續存在，如高毒性砷，鉻等，嚴重威脅水資源安全。許多研究已經應用于各種方法，如離子交換，溶劑萃取，化學沉淀和吸附以減少這些種金屬離子的濃度。在這些方法中，吸附已被證明是最常用的技術，由于其設計簡單，高效，易于操作和重金屬吸附劑如高分子雜化吸附劑，錳氧化物改性活性炭和堿金屬納米粒子已被很好地研究。有實驗制備了具有羥基，烷氧基和氧基團的氧化鋁納米顆粒，通過陽離子交換從廢水樣品中有效去除鎘.改性磁性Fe 3 O 4由于樹膠的羧酸基團，阿拉伯樹膠的胺基團和氧化鐵的表面羥基基團的絡合作用，可以從水溶液中快速地吸附銅金屬離子。
此外，許多作者已經使用的天然赤玉粘土，改性的脫乙酰殼多糖和活性炭用于除去鉻和吸附劑從鐵和鋁衍生如粒狀氫氧化鐵，鐵-加載海綿和三水鋁石為減少砷。AsO 2 -(III)，AsO 4 3-(V)等無機陰離子主要存在砷和鉻的處理，即使采用吸附的方法，也沒有低成本和高效的方法和材料。和Cr 2 ? 7 2-(VI)[ 11，15]。不幸的是，Cr(VI)的毒性 比Cr(III)大一百至五百倍，而Cr(VI)的毒性會嚴重破壞人體的健康，包括皮膚刺激，惡心，嚴重腹瀉以及肺，肝和腎損害，因為它的致畸性，誘變性，且對生物系統有致癌性。
在這里，為了提高其活性炭的吸附能力，探索了中國最豐富的資源之一的氯化錳，為重金屬處理制備了一種低成本，高效率的活性炭材料。(1)制備和表征MnCl 2浸漬活性炭復合材料、(2)測試其對As(III)和Cr(VI)的吸附能力、(3)研究Mn作為(三)和鉻(六)吸附。

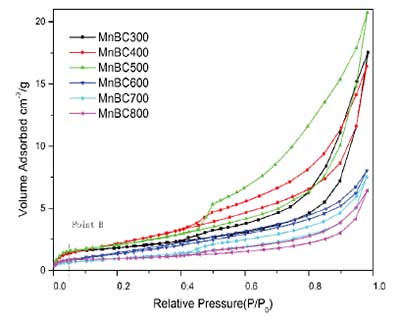

圖1：各種活性炭的N 2吸附 - 解吸等溫線。
氯化錳活性炭的制備
在容量瓶中制備0.2M氯化錳(Mn-溶液)的儲備溶液。7.692mmol L -1亞砷酸鈉和3.401mmol L -1 重鉻酸鉀，并用0.01M NaCl稀釋至所需濃度。本工作中使用的MnCl 2· 4H 2 O，亞砷酸鈉，重鉻酸鉀，氯化鈉等試劑均為分析純。
如下制備錳活性炭(MnBCs)：將100ml Mn溶液與研磨的活性炭原材料混合，并且直徑<0.80mm，在80℃下劇烈攪拌3h，超聲處理1h，然后在105℃下干燥C。將生物炭前驅體連續加熱至目標溫度(300,400,500,600,700和800℃)，最后在加熱速率為10℃min -1下在100ml min -1氮氣保持60分鐘流。活性炭標記為MnBC300，MnBC400，MnBC500，MnBC600，MnBC700和MnBC800。對照生物炭也是通過與500℃下的錳活性炭相同的熱解過程制備的，標記為CBC500。
| 樣品 | S BET（m 2 / g） | S 外部（m 2 / g） | D p（nm） | V 總計（cm 3 / g） |
|---|---|---|---|---|
| MnBC300 | 17.27 | 9.239 | 16.01 | 0.027 |
| MnBC400 | 19.35 | 6.352 | 16.51 | 0.030 |
| MnBC500 | 19.47 | 8.009 | 10.99 | 0.035 |
| MnBC600 | 6.732 | 3.765 | 12.3 | 0.012 |
| MnBC700 | 8.88 | 2.998 | 10.15 | 0.011 |
| MnBC800 | 9.126 | 5.944 | 8.39 | 0.014 |
表1：活性炭的表面積和孔體積。
吸附實驗
在含有0.1克吸附劑和50毫升0.385毫摩爾L -1亞砷酸鈉或0.170毫摩爾L -1重鉻酸鉀溶液的100毫升消解容器中，在室溫下研究pH對砷和鉻去除的影響。用鹽酸和氫氧化鈉將pH值調節到2-12的范圍內。
吸附等溫線實驗通過將0.1g吸附劑與濃度范圍為0.038-1.53??8mmol L -1的50ml亞砷酸鈉或重鉻酸鉀溶液(濃度范圍為0.017-0.680mmol L -1)在最佳pH水平船只。將上述所有容器在振蕩器中以150rpm振蕩2小時，然后置于恒溫(25℃)水浴中24小時達到平衡。使用電感耦合等離子體發射光譜法(ICP)和電感耦合等離子體發射光譜法(ICP-MS)來檢測砷和鉻的濃度。
吸附劑的表征
N 2(0.162 nm 2)吸附 - 脫附實驗，掃描電鏡 - 能譜分析(SEM-EDS)和X射線衍射等手段對材料的表面特性進行了檢測。測量了傅里葉變換紅外光譜(FTIR)和X射線光電子能譜(XPS)，探討了吸附機理。
氯化錳活性炭的特性
N 2吸附 - 解吸等溫線：為了研究MnCl 2活性炭的孔隙率，使用氮氣吸附法(一種測定多孔吸附劑孔隙率的標準程序)來測定其表面積和多孔結構。圖1顯示了可逆的II型等溫線，其由無孔或大孔吸附劑獲得并表示無限制的單層 - 多層吸附。II型等溫線包含B點，即等溫線的幾乎線性中間部分的開始，表明單層覆蓋的終止階段和多層吸附的開始。B點位于這條線上很遠的地方，表明MnBC具有微小的微孔結構。

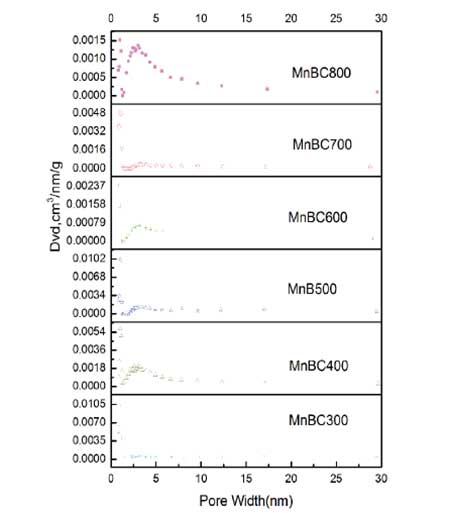

圖2： MnBC活性炭的孔分布。
活性炭表面積和孔體積：活性炭的大部分孔徑分布在20和200之間，這表明碳主要是中孔(圖2)。表1顯示了碳化溫度和錳的顯著影響氯化物對孔隙發育和比表面積的影響。比表面積和孔體積隨著溫度從300℃升高到500℃而增加，在600℃時顯著下降，然后從600℃升高到800℃時再次增大。平均孔徑與表面積和孔體積呈相反的變化規律。出乎意料的是，高碳化溫度下的平均孔徑呈現出與以前研究不同的變化趨勢：孔徑不增加，反而下降。通常，活性炭的孔徑分布取決于活化溫度，原料和保留時間。在一定溫度范圍內增加碳化溫度增加了前體中揮發性物質的演變，使得孔隙發育的益處和創造新的孔隙。的熱解作用，當超出該范圍時，會造成微孔的崩潰和微孔的寬顯著量中孔，質量只是下降。高熱解溫度下的異常變化趨勢表明，活化劑必須在生物炭的孔結構和比表面積上有所不同。
根據實驗結果，合成了氯化錳活性炭，并對砷和鉻具有較高的吸附能力。巴赫吸附實驗顯示了一個適合吸附砷的Langmuir模型，而一個合適的Freundlich模型的鉻吸附。配體交換主要是對砷的去除，而靜電現象與鉻的還原在鉻的吸附過程中起著重要的作用。這項工作表明，錳改性生物炭提供了一種創新和有效的方式來利用秸稈資源的重金屬污染物處理制備低成本的吸附劑。
溫馨提示：任何網站、媒體轉載本站原創文章則一定要寫明文章出處為:韓研活性炭網(m.gbleds.com)，違者追究其法律責任。最終解釋權歸廣東韓研活性炭網所有，如有疑問請與我站編輯部的聯系，電話：020-39972520。
- [ 2023-01-29 ]活性炭吸附作用怎么來的
- [ 2023-01-22 ]怎么選擇木質粉狀活性炭廠家
- [ 2023-01-21 ]廢氣處理蜂窩活性炭怎么用
- [ 2023-01-20 ]木質柱狀活性炭有什么優勢
- [ 2023-01-19 ]制氮機用活性炭規格參數
- [ 2023-01-18 ]活性炭吸附次氯酸鈉
- [ 2023-01-17 ]去余氯活性炭的去除原理
- [ 2023-01-16 ]活性炭用于黃金回收-黃金炭
- [ 2023-01-15 ]活性炭復合泡沫材料
- [ 2018-12-18 ]活性炭負載氧化鐵對辛醇的氧化
主營：活性炭;椰殼活性炭;煤質活性炭;木質活性炭;果殼活性炭;蜂窩活性炭;活性炭纖維;凈水活性炭;水處理材料;空氣凈化材料.
活性炭精品推薦
FAQ熱門推薦
- 1、椰殼凈水活性炭哪家好？
- 2、椰殼凈水活性炭多少錢？
- 3、果殼活性炭多少錢？
- 4、購買凈水活性炭,找凈水活性炭…
- 5、果殼活性炭什么牌子好？
- 6、木質粉狀活性炭哪家好？
- 7、木質粉狀活性炭什么牌子好？
- 8、木質粉狀活性炭多少錢？
- 9、活性炭的作用幾小時生效？
- 10、蜂窩活性炭哪家好？
